蝶阀规格型号的标示方法

来源：郑州蝶阀厂浏览次数：1287发表时间：2020-06-24

工业管道蝶阀的种类数不胜数，蝶阀的连接方式，传动方式的不同等，为了方便用户在工业中对蝶阀的正确选择以及购买有更多的认知，为此提供Z新的蝶阀规格，希望能够对广大用户有所帮助。

蝶阀的规格型号：
蝶阀的编制代号：D表示蝶阀
连接方式：4表示法兰式，6表示焊接，7表示对夹式
传动形式代号：3表示涡轮传动，6表示气动传动，9表示电动
结构形式代号：1表示中线型，2表示双偏心，3表示三偏心，5表示单偏心
压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0
以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

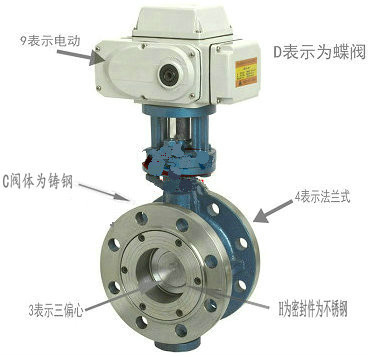

D：表示蝶阀；
9：表示传动方式为电动；
4：连接方式为法兰连接；
3：结构形式为三偏心；
H：密封副材料为不锈钢；
16：表示公称压力为1.6MPa；
C：表示阀体材料为铸钢。
