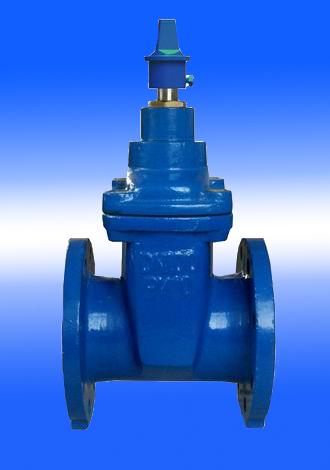

管网软密封闸阀

来源：郑州蝶阀厂浏览次数：1153发表时间：2019-06-27

产品名称：管网软密封闸阀

产品型号：CFZ45X-10/16

产品特点

该产品采用永磁材料，外观新颖，操作简单，采用专用手轮开关阀门，拿去手轮阀门空转。该产品无锁孔、防堵塞，经久耐用，不易损坏，防盗效果极好，非专用手轮无法开关阀门。安装在自来水管道、小区供暖管道或其他管道上可有效避免偷用现象，非常方便管理。

技术参数

型号	CFZ45X-10	CFZ45X-16
公称压力	1.0MPa(10kgf/cm²)	1.6MPa(16kgf/cm²)
公称通径	40～400mm	40～400mm
密封实验压力	1.1MPa(11kgf/cm²)	1.76MPa(17.6kgf/cm²)
强度实验压力	1.5MPa(15kgf/cm²)	2.4MPa(24kgf/cm²)
适用温度	≤120℃	≤120℃
适用介质	水、水暖、油品及其他非腐蚀性流体	水、水暖、油品及其他非腐蚀性流体
驱动方式	手动	手动
亦可根据客户要求，提供具有特殊技术参数的产品

适用范围

可用于城镇给排水管网、小区供水管理、小区供暖管理、园林绿化、油品等行业。

阀门材料表

阀体	灰铸铁、球墨铸铁
闸板	灰铸铁、球墨铸铁、NBR、EPDM、HTV
阀盖	灰铸铁、球墨铸铁
防盗帽	不锈钢
阀杆	不锈钢
密封套	黄铜
阀杆螺母	黄铜
密封圈	NBR、HTV

制造规范

阀门结构长度符合GB/T 12221-1989短系列标准；阀门连接尺寸DN40～500mm法兰钻孔按GB/T 17241.6-1998标准制造，DN40～200mm法兰外径按PN10/16标准制造，DN250～500mm法兰外径则符合PN16标准；压力试验符合GB/T 13927-1992要求。

数据表（单位：mm）

公称通径（DN）	结构长度	H	螺栓
			10Kg				16Kg				参考重量kg
			螺孔中心圆直径D	螺栓孔径	数量	螺纹规格	螺孔中心圆直径D	螺栓孔径	数量	螺纹规格	参考重量kg
40	165	170	110	19	4	M16	110	19	4	M16	7
50	178	185	125	19	4	M16	125	19	4	M16	9
65	190	205	145	19	4	M16	145	19	4	M16	12
80	203	310	160	19	8	M16	160	19	8	M16	20
100	229	340	180	19	8	M16	180	19	8	M16	27
150	267	430	240	23	8	M20	240	23	8	M20	50
200	292	520	295	23	8	M20	295	23	12	M20	80
250	330	545	350	23	12	M20	355	28	12	M24	120
300	356	660	400	23	12	M20	410	28	12	M24	160
400	406	915	515	28	16	M24	525	31	16	M27	280
500	457	1110	620	28	20	M24	650	34	20	M30	450
